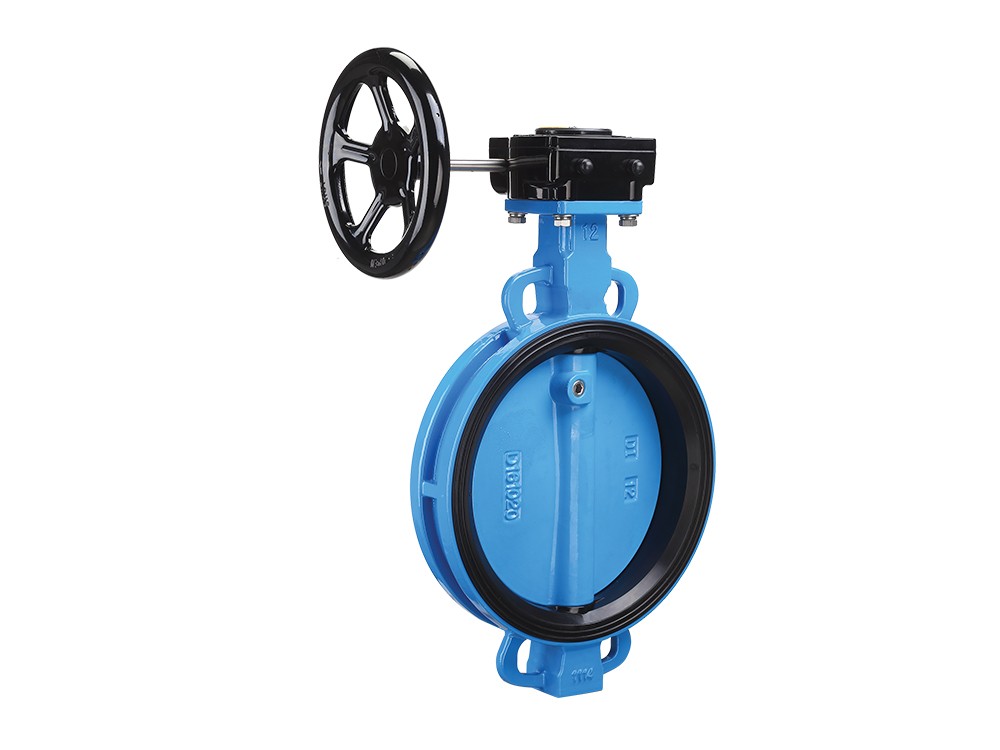

BWGE蜗轮型对夹中线蝶阀 BWGE

BWGE 系列蜗轮型对夹中线蝶阀采用中线型设计,其阀门主要结构由阀体、蝶板、阀座、阀杆及传动操作机构等零件组成,阀座采用可脱卸构造。可广泛应用于给排水,建筑,空调,石化,水电,造纸等流体管线上作为调节或截流装置使用。

    BWGE 系列蜗轮型对夹中线蝶阀

    中线蝶阀分类

    本系列蝶阀采用中线型设计,其阀门主要结构由阀体、蝶板、阀座、阀杆及传动操作机构等零件组成,阀座采用可脱卸构造。可广泛应用于给排水,建筑,空调,石化,水电,造纸等流体管线上作为调节或截流装置使用。

    产品详情

    产品特点
    宽边浮动式橡胶阀座可拆卸便于现场维修,并采用全流域设计;
    双向等压密封,低水损;
    特殊切向销连接,可将蝶板和阀杆紧密结合在一起,不致松动,不致削弱阀杆的强度且具有良好的互换性;
    产品标准
    设计制造标准:GB/T12238
    法兰连接标准:GB/T17241.6
    顶部法兰标准:ISO5211
    结构长度标准:GB/T12221
    压力试验标准:GB/T13927
    技术参数
    公称通径:DN200~DN600 (8"~24")
    公称压力:PN16
    工作温度:0°C~65°C
    密封试验:1.1PN
    壳体试验:1.5PN
    适用介质:水
