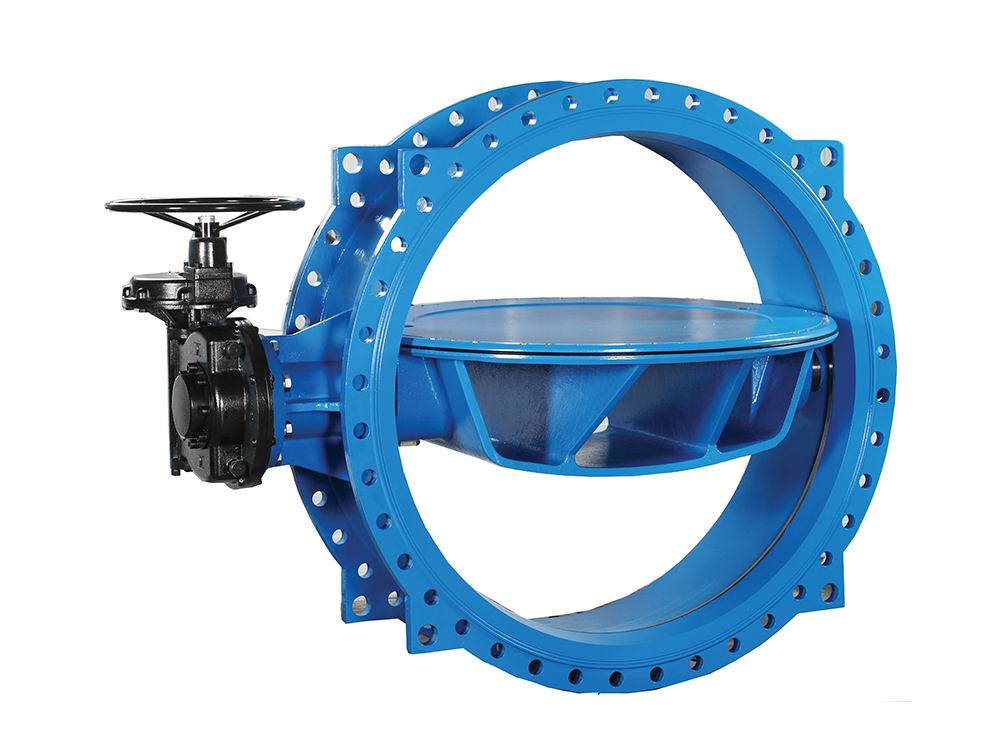

BFGX蜗轮型法兰式偏心蝶阀 BFGX

BFGX 系列蜗轮型法兰式偏心蝶阀 蝶阀分类 本系列蝶阀适用于自来水系统,电厂及工业管路作为双向启闭及调节设备使用,其调节范围为0度到90度之间。本系列蝶阀之蝶板采用流通式设计,并采用高强度球墨铸铁制造,以确保水流冲击下蝶板的强度及较低的水损。

    BFGX 系列蜗轮型法兰式偏心蝶阀
    蝶阀分类
    本系列蝶阀适用于自来水系统,电厂及工业管路作为双向启闭及调节设备使用,其调节范围为0度到90度之间。本系列蝶阀之蝶板采用流通式设计,并采用高强度球墨铸铁制造,以确保水流冲击下蝶板的强度及较低的水损。

    产品详情
    产品特点
    蝶板采用双平板桁架结构,强度高、水损低;
    不锈钢阀座固定于阀体内腔,永不脱落;
    密封圈通过压板固定于蝶板,压缩量可调,易于更换;
    特殊切向销连接,可将蝶板和阀杆紧密结合在一起,不致松动;
    蝶板轴向位置可调;
    无油青铜自润轴承,降低扭力;
    “V”型橡胶,自紧式轴封设计;
    无毒环氧树脂静电喷涂;
    多种驱动配置:蜗轮、电动、气动。
    产品标准
    设计制造标准:GB/T12238
    法兰连接标准:GB/T17241.6
    顶部法兰标准:ISO5211
    结构长度标准:GB/T12221
    压力试验标准:GB/T13927
    技术参数
    公称通径:DN300~DN2000 (12"~80")
    公称压力:PN10/16
    工作温度:0°C~85°C
    密封试验:1.1PN
    壳体试验:1.5PN
    适用介质:水
